Wordt kwarts gebruikt bij het smelten?

Wordt kwarts gebruikt bij het smelten: een direct antwoord

Ja, kwarts wordt rechtstreeks gebruikt bij smelt- en smeltprocessen bij hoge temperaturen, met name in de vorm van kwarts smeltkroes , een vat gemaakt van gesmolten silica dat gesmolten silicium bevat tijdens kristalgroei in de halfgeleider- en fotovoltaïsche industrie. Kwartskroes is het belangrijkste product gemaakt van hoogzuiver kwartszand voor de fotovoltaïsche en halfgeleidervelden, en wordt voornamelijk gebruikt om continue kristallisatie onder hoge temperaturen te ondersteunen. Het functioneert als een consumeerbaar kwartsapparaat dat wordt gebruikt om polysiliciumgrondstof vast te houden terwijl het voorbij zijn smeltpunt wordt verwarmd en tot een monokristallijne staaf wordt getrokken. Het materiaal is gekozen omdat gewone vuurvaste materialen of metalen niet de chemische zuiverheid kunnen handhaven die vereist is voor elektronisch silicium en silicium van zonne-energie, terwijl kwartsglas dat wel kan. Vanaf dit punt wordt in dit artikel uitgelegd waarom kwarts deze rol zo effectief vervult, hoe kwartskroezen van halfgeleiderkwaliteit en fotovoltaïsche kwaliteit verschillen, hoe ze intern zijn gestructureerd en hoe kopers het juiste kwartsglasproduct kunnen selecteren voor hun eigen smelt- of thermische verwerkingslijn.

Kwartskroes heeft de eigenschappen van reinheid, homogeniteit en hoge temperatuurbestendigheid. Vanuit het perspectief van fysisch thermisch gedrag is het vervormingspunt van een typische kwartskroes rond de 1100 graden Celsius , het verwekingspunt is rond de 1730 graden Celsius en de maximale continue gebruikstemperatuur is rond de 1100 graden Celsius , die gedurende korte tijd ongeveer 1450 graden Celsius kan bereiken. Deze hoge zuiverheid, gecombineerd met aanhoudende weerstand tegen hoge temperaturen, vormt de basis voor het betrouwbaar trekken van monokristallijne siliciumstaven en een consistente monokristallijne kwaliteit, waardoor de kwartskroes een van de belangrijkste hulpmaterialen in het monokristallijne treksysteem is. Kwartskroezen worden over het algemeen onderverdeeld in twee categorieën, afhankelijk van hun toepassing: kwartskroezen van halfgeleiderkwaliteit (elektronische kwaliteit) en kwartskroezen van fotovoltaïsche kwaliteit (zonne-energie), elk vervaardigd volgens verschillende zuiverheids- en structurele specificaties.

Waarom kwartsglas bestand is tegen de thermische eisen van het smelten

Kwartsglas, ook wel fused quartz of fused silica genoemd, wordt geproduceerd door extreem zuiver siliciumdioxide te smelten bij temperaturen boven de 1700 graden Celsius en dit vervolgens af te koelen tot een niet-kristallijne, amorfe vaste stof. Deze amorfe structuur geeft kwartsglas een zeer lage thermische uitzettingscoëfficiënt, wat betekent dat het materiaal niet gemakkelijk barst wanneer het herhaaldelijk wordt verwarmd en afgekoeld, een eigenschap die essentieel is tijdens de smeltcycli die worden gebruikt in kristaltrekovens. In tegenstelling tot gewoon natronkalkglas kunnen kwartsglasbuis- en kwartsglasstaafproducten met een hoge zuiverheid snelle temperatuurschommelingen verdragen zonder te breken. Daarom worden kwartsglasvensters en kwartsglasplaatcomponenten ook veel gebruikt als observatiepoorten en structurele elementen in ovenapparatuur met hoge temperaturen.

Chemische zuiverheid is de tweede reden waarom kwarts goed presteert in smeltomgevingen. Elke metallische onzuiverheid die van een kroeswand naar gesmolten silicium migreert, kan de elektrische eigenschappen van het resulterende kristal veranderen, wat onaanvaardbaar is bij de productie van halfgeleiders. Zeer zuivere kwartsglasbuis, kwartskristalstaven en kwartsglasstaafjes zijn verfijnd om sporenelementen zoals ijzer, aluminium en alkalimetalen te minimaliseren, waardoor de smelt tijdens het trekproces chemisch stabiel blijft. Het onderstaande diagram geeft een algemene vergelijking weer van de belangrijkste werkingseigenschappen tussen gesmolten kwarts en twee andere traditionele materialen van het vuurvaste type die vaak worden besproken in de literatuur over ovenontwerp, en illustreert waarom gesmolten kwarts het voorkeursbekledingsmateriaal voor siliciumsmelten blijft.

Deze vergelijking met horizontale balken laat zien dat gesmolten kwartsglas bijzonder hoog scoort wat betreft chemische zuiverheid en thermische schokbestendigheid, de twee eigenschappen die het meest cruciaal zijn voor het bevatten van gesmolten silicium zonder het te vervuilen. De dimensionele stabiliteit weerspiegelt de zeer lage thermische uitzettingscoëfficiënt die eerder is beschreven, waardoor de vorm van de smeltkroes consistent blijft, zelfs als de oven door extreme hitte gaat. Optische transparantie is inbegrepen omdat operators hiermee het smeltniveau en het kristalgroei-grensvlak visueel kunnen controleren zonder de oven te openen, een praktisch voordeel van kwartsglasvensters en kwartsglasplaatkijkcomponenten. De mechanische hardheid wordt gematigder beoordeeld, omdat kwartsglas sterk is bij compressie, maar broos kan zijn onder plotselinge mechanische schokken. Daarom zijn zorgvuldige hanteringsprotocollen van belang tijdens de installatie en verwijdering van een kwartskroes voor een laboratorium of een laboratoriumeenheid voor een kwartskroes van silica. Over het geheel genomen illustreert de grafiek dat de combinatie van zuiverheid, thermische veerkracht en stabiliteit, in plaats van ruwe hardheid, is wat gesmolten kwarts tot de standaardkeuze maakt voor siliciumsmeltvaten.

Halfgeleiderkwaliteit versus kwartskroes van fotovoltaïsche kwaliteit

Kwartskroezen worden gewoonlijk onderverdeeld in categorieën van halfgeleiderkwaliteit (ook wel elektronische kwaliteit genoemd) en fotovoltaïsche kwaliteit (ook wel zonnekwaliteit genoemd), en het onderscheid is gebaseerd op het zuiverheidsniveau dat vereist is voor de stroomafwaartse toepassing. Kroezen van halfgeleiderkwaliteit ondersteunen de groei van monokristallijne siliciumstaven die uiteindelijk in wafels zullen worden gesneden voor geïntegreerde schakelingen, waar zelfs onzuiverheden op delen-per-miljard-niveau de prestaties van apparaten kunnen beïnvloeden. Daarom worden deze smeltkroezen vervaardigd met de strengste zuiverheidscontrole en de meest rigoureuze binnenlaagspecificaties. Kroezen van fotovoltaïsche kwaliteit ondersteunen siliciumstaven die bestemd zijn voor zonnecellen, waarbij de zuiverheidstolerantie iets breder is omdat de prestaties van zonnecellen minder gevoelig zijn voor sporenonzuiverheden dan de prestaties van logica- en geheugenchips, waardoor een ander evenwicht mogelijk is tussen de kostenefficiëntie van de kroes en de specificatie.

Dit radardiagram vergelijkt kwartskroezen van halfgeleiderkwaliteit en fotovoltaïsche kwaliteit op basis van zes kwalitatieve kenmerken die het belangrijkst zijn voor kopers die een kwartskroes aanschaffen voor gebruik in laboratorium- of productieovens. Het profiel van halfgeleiderkwaliteit strekt zich verder naar buiten uit wat betreft zuiverheid, bellencontrole en wanduniformiteit, wat de nauwere productietolerantie weerspiegelt die vereist is voor de grondstof voor de fabricage van wafels. Het profiel van fotovoltaïsche kwaliteit bestrijkt nog steeds een breed deel van de grafiek, wat aangeeft dat het een product met hoge prestaties blijft, maar met een meer evenwichtige verdeling over transparantie en thermische stabiliteit in plaats van elk kenmerk tot het uiterste te drijven. De ontglazingsweerstand, dat wil zeggen weerstand tegen ongewenste kristallisatie van het glasoppervlak tijdens langdurige blootstelling aan hitte, komt nauw overeen tussen de twee kwaliteiten, omdat beide zijn opgebouwd uit gesmolten silica met vergelijkbare thermische basischemie. Kopers die een laboratoriummonster van een kwartskroes of een volledige productiebatch beoordelen, kunnen dit soort vergelijkingskader gebruiken om te beslissen welke kwaliteit past bij hun specifieke smeltcycluslengte en productzuiverheidsdoelstelling.

Structuur van een kwartskroes: een isometrisch aanzicht

Een kwartskroes voor productie is geen enkele uniforme glaslaag. Het bestaat doorgaans uit een buitenste ondoorzichtige laag die structurele ondersteuning en warmteverdeling biedt, een heldere of halfheldere binnenlaag die in direct contact komt met het gesmolten silicium, en in veel ontwerpen een daartussen ingeklemde bellaag die helpt bij het beheersen van thermische spanning en ontgassing tijdens de smeltcyclus. Het onderstaande diagram geeft een isometrisch, gelabeld beeld weer van deze gelaagde structuur, wat handig is om te begrijpen waarom een ​​ondoorzichtige smeltkroes van gesmolten silica en een smeltkroes van helder kwarts vaak verwijzen naar verschillende zones van dezelfde algemene productfamilie in plaats van naar volledig afzonderlijke productlijnen.

De buitenste ondoorzichtige laag die in het diagram zichtbaar is, bestaat uit fijne, dicht opeengepakte silicadeeltjes die de warmte gelijkmatig rond de kroeswand verspreiden en zorgen voor de mechanische stijfheid die nodig is om het gewicht van de siliciumlading vast te houden tijdens een lange trekcyclus. Net daaronder bevindt zich de belovergangslaag, die een gecontroleerde verdeling van microscopisch kleine gaszakken bevat die de thermische uitzettingsspanning helpen absorberen en het risico op barsten verminderen wanneer de smeltkroes wordt verwarmd van omgevingstemperatuur tot aan het bedrijfsbereik. De binnenste heldere laag is vervaardigd met silica met de hoogste zuiverheid en de minste belletjes, omdat dit het oppervlak is dat het gesmolten silicium rechtstreeks raakt en daarom de grootste invloed heeft op de verontreinigingsbeheersing. Het rand- en wandprofiel dat aan de basis van het diagram wordt weergegeven, is ontworpen met een specifieke diktegradiënt, dikker nabij de basis om het gewicht van de smelt te ondersteunen en loopt geleidelijk taps toe naar de rand, waardoor de smeltkroes de dimensionale stabiliteit gedurende de thermische cyclus behoudt. Door deze gelaagde constructie te begrijpen, kunnen inkoopteams beoordelen of een geleverd kwartskroesmonster, of het nu wordt beschreven als een ondoorzichtige smeltkroes van gesmolten silica of een heldere kwartskroes, voldoet aan de interne kwaliteit die wordt verwacht voor een specifiek oven- en trekproces.

Productieproces en kwaliteitscontrole

Het produceren van een kwartskroes begint met het verkrijgen van kwartszand met een hoge zuiverheid, dat wordt gezeefd en chemisch behandeld om metallische onzuiverheden te verwijderen voordat het in een roterende vormoven wordt gevoerd. In de oven wordt het zand op extreem hoge temperatuur gesmolten terwijl de mal roteert, waardoor de middelpuntvliedende kracht het gesmolten silica gelijkmatig kan verdelen en de gelaagde wandstructuur kan opbouwen die in de vorige sectie is beschreven. Na de eerste vormingsfase doorloopt de smeltkroes een reeks afwerkingsstappen, waaronder het bijsnijden van de randen, oppervlakte-inspectie en dimensionale verificatie, voordat hij definitieve kwaliteitscontroles ondergaat die de verdeling van de bellen, de uniformiteit van de wanddikte en de optische helderheid in de binnenlaag beoordelen. Omdat besmetting in elk stadium de hele batch in gevaar kan brengen, handhaven productiefaciliteiten die zich toeleggen op de productie van kwartsglas, waaronder kwartskroezen, kwartsglazen buizen en kwartsglazen staaflijnen, gecontroleerde schone omgevingen die gescheiden zijn van algemeen industrieel stof en deeltjes in de lucht.

Dit staafdiagram illustreert de relatieve tijdsweging van elke belangrijke productiefase in een typische productielijn voor kwartskroezen, gebaseerd op algemene procesbeschrijvingen die gebruikelijk zijn in de literatuur over de productie van gesmolten silica in plaats van op een enkel vast tijdschema. De roterende smeltfase neemt het grootste deel van de verwerkingstijd in beslag, omdat daar de gelaagde wandstructuur wordt gevormd en waar de temperatuurregeling het meest nauwkeurig moet zijn om ongelijkmatige wanddikte te voorkomen. De voorbereiding van de grondstoffen is ook relatief tijdsintensief, omdat het zeven en zuiveren van kwartszand tot het vereiste zuiverheidsniveau niet overhaast kan gebeuren zonder risico op besmetting later in het proces. Het koelen vereist ook een zorgvuldig gecontroleerd schema, omdat het te snel afkoelen van een groot deel van gesmolten silica interne spanning kan veroorzaken die later tot scheuren tijdens de werking van de oven kan leiden. Trimmen en inspectie beslaan relatief kortere tijdslijnen in de totale tijdlijn, maar het blijven essentiële kwaliteitspoorten die bepalen of een afgewerkte kwartskroes of een verwant kwartsglasinstrument voldoet aan de dimensionale en optische normen die worden vereist door halfgeleider- en fotovoltaïsche klanten.

Beyond Silicon Smelting: de bredere kwartsglasproductfamilie

Hoewel de kwartskroes centraal staat bij het smelten van silicium, ondersteunt hetzelfde basismateriaal een brede familie van speciale optische glasproducten die worden gebruikt in laboratorium-, industriële en zelfs wellnesstoepassingen. Kwartsglazen buisjes en kwartsglazen staafjes met een hoge zuiverheid worden gebruikt om laboratoriumapparatuur te vervaardigen, zoals een laboratoriumset van kwartskroezen, glazen pijpconstructies en op maat gemaakte gesmolten kwartsstaven voor onderzoeksomgevingen waar chemische inertheid en hittebestendigheid vereist zijn. Kwartsglasplaat en kwartsglasraamcomponenten, samen met UV-kwartsplaat en UV-ronde kwartsplaat met gaten, worden gebruikt waar ultraviolette transmissie of kijktoegang bij hoge temperaturen nodig is, aangezien gewoon glas ultraviolette golflengten niet zo efficiënt doorlaat als gesmolten kwarts. Gesmolten kwartsstaven en kwartskristalstaven worden ook gevormd tot componenten van halogeenverwarmers en infraroodverwarmingsbuizen, waaronder kwartsbuisverwarmers, kwartsverwarmers van koolstofvezel en infrarood verwarmingsbuisproducten van kwartskoolstofvezels, die vertrouwen op dezelfde zuiverheid en thermische schokbestendigheid die kwarts in de eerste plaats geschikt maken voor het smelten van silicium.

Een interessante uitbreiding van de kwartsglastechnologie is het gebruik ervan in klankgenezingsinstrumenten. Omdat gesmolten kwarts in precieze, uniforme wanddiktes kan worden gevormd en bij trilling een heldere, aanhoudende resonantie produceert, wordt het gebruikt voor de vervaardiging van een klankschaal, kristallen alchemieschalen, een kristallen zangdriehoek, een kristallen harp, een kwartskristal stemvork en een kristallen zingende heilige graal. Deze instrumenten zijn gebaseerd op dezelfde technieken voor roterende smelting en nauwkeurige wandcontrole die worden gebruikt bij de productie van smeltkroezen, alleen toegepast op een ander akoestisch doel dan een thermisch doel. Andere ondersteunende laboratoriumartikelen gemaakt van hetzelfde basismateriaal van gesmolten silica zijn onder meer een cuvette van UV-gefuseerd kwarts, een rechthoekige kwartscuvette, zeer zuivere, hittebestendige bootonderdelen van gesmolten kwartsglas en laboratoriumglaswerk voor algemeen gebruik, zoals een driehoekige kolf, een driehoekige trechter en een maatbeker met hoog borosilicaatgehalte, die allemaal profiteren van de chemische stabiliteit die gesmolten kwarts en hoog borosilicaatglas delen.

Dit ringdiagram geeft een algemeen kwalitatief beeld van hoe gesmolten kwartsglas wordt verdeeld over de belangrijkste toepassingssegmenten, gebaseerd op typische productcategorieën in de industrie in plaats van op een specifiek statistisch onderzoek. Het smeltkroes- en halfgeleidersegment vormt samen met laboratoriumglaswerk het grootste deel van de grafiek, wat het feit weerspiegelt dat thermische verwerking en analytische chemie de meest gevestigde toepassingen voor zeer zuiver gesmolten silica blijven. Verwarmings- en infraroodbuistoepassingen vormen een betekenisvol middensegment, omdat kwartskoolstofvezel-infraroodverwarmingsbuizen en halogeenverwarmingscomponenten gestaag zijn gegroeid, aangezien industriële en consumentenverwarmingsapparatuur steeds meer de voorkeur geeft aan snel reagerende infraroodelementen. Optische en UV-raamtoepassingen, waaronder UV-kwartsplaat- en kwartsglas-raamproducten, vormen een kleiner maar stabiel segment dat verbonden is met gespecialiseerde instrumentatie- en sterilisatieapparatuur die afhankelijk is van ultraviolette transmissie. Het segment van geluidsgenezingsinstrumenten is in vergelijking het kleinste, maar vertegenwoordigt toch een onderscheidende niche waarin de akoestische eigenschappen van gesmolten kwarts, in plaats van de thermische of optische eigenschappen, de belangrijkste waardeaanjager zijn, wat laat zien hoe een enkel basismateriaal zeer verschillende eindgebruiksindustrieën kan ondersteunen.

Het selecteren van de juiste kwartskroes of kwartsglascomponent

Kiezen tussen een kwartskroes van halfgeleiderkwaliteit en fotovoltaïsche kwaliteit, of tussen verschillende kwartsglazen buis- en kwartsglazen staafspecificaties, moet beginnen met een duidelijke definitie van het bedrijfstemperatuurbereik en de zuiverheidstolerantie van het stroomafwaartse product. Kopers moeten ook rekening houden met de wanddikte en laagstructuur van de kroes, omdat een dikkere buitenste ondoorzichtige laag over het algemeen langere trekcycli van één kristal ondersteunt, terwijl een dunnere, meer uniforme heldere binnenlaag een lager besmettingsrisico ondersteunt. De volgende lijst vat praktische selectiecriteria samen die inkoop- en engineeringteams vaak beoordelen voordat ze een kwartskroes of gerelateerde bestelling van gesmolten kwartscomponenten afronden.

• Bevestig de maximale continue bedrijfstemperatuur en de piektemperatuur op korte termijn die de kroes of buis moet kunnen weerstaan ​​tijdens de beoogde smelt- of verwarmingscyclus.
• Zorg ervoor dat de zuiverheidsgraad overeenkomt met de gevoeligheid van het stroomafwaartse product, waarbij u halfgeleiderkwaliteit kiest voor de grondstof voor de productie van wafers en fotovoltaïsche kwaliteit voor de productie van zonne-energiestaven.
• Bekijk de specificatie van de bellenverdeling en wanduniformiteit, vooral voor de binnenste contactlaag die het gesmolten materiaal rechtstreeks raakt.
• Controleer de maattoleranties ten opzichte van de specifieke oven of trekapparatuur waarin de smeltkroes, kwartsglazen buis of kwartsglazen staaf zal worden geïnstalleerd.
• Vraag om begeleiding bij hantering en opslag om het risico op thermische schokken of mechanische schade te verminderen voordat het onderdeel operationeel wordt.

Dit gebieds- en lijndiagram illustreert een algemeen opwaarts patroon van gefuseerde kwartscomponenten in ovenproductielijnen over een periode van meerdere jaren, consistent met de bredere uitbreiding van de productie van monokristallijn silicium die de afgelopen jaren in de toeleveringsketen van fotovoltaïsche en halfgeleiders is gerapporteerd. De gestage stijging van links naar rechts weerspiegelt de toenemende uitbreiding van de ovencapaciteit in de hele sector, die elk hun eigen set kwartskroezen, kwartsglasbuizen en ondersteunende componenten van gesmolten silica vereisen. Het gearceerde gebied onder de lijn benadrukt het cumulatieve karakter van deze vraag, aangezien smeltkroezen en aanverwante componenten verbruiksartikelen zijn die regelmatig vervangen moeten worden in plaats van één keer geïnstalleerd te worden, in tegenstelling tot de ovenapparatuur zelf. Dit patroon onderstreept waarom consistente, op kwaliteit gecontroleerde levering van kwartskroezen en kwartsglasstaven van belang is voor fabrikanten die continue of bijna continue kristalgroeilijnen exploiteren. Kopers die leveringsrelaties op lange termijn evalueren, zoeken vaak naar leveranciers die een stabiele productiecapaciteit kunnen aantonen die gelijke tred houdt met dit soort aanhoudende meerjarige groeicurves.

Over Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. is een bedrijf gespecialiseerd in de productie van kwarts- en speciale glasproducten. Yancheng Mingyang Quartz Products Co., Ltd. is de productiefabriek van Jinzhou Mingde Quartz Glass Co., Ltd. in Jiangsu. Sinds de oprichting heeft het bedrijf zich snel ontwikkeld, waarbij geavanceerde technologie en productieapparatuur in binnen- en buitenland zijn geïntroduceerd en de productkwaliteit voortdurend is verbeterd. Op basis van zijn eigen voordelen heeft het bedrijf een verscheidenheid aan producten ontwikkeld die geschikt zijn voor de markt en die voldoen aan de behoeften van verschillende klanten, en heeft het veel urgente productie-uitdagingen voor zijn klanten in de toeleveringsketen van kwarts en speciaal glas opgelost.

Het productassortiment van het bedrijf omvat kwartsglazen buizen, kwartsglazen buizen met dubbele gaten, kwartsglazen staven, kwartsplaten, saffierramen, calciumfluorideglazen ramen, infrarood- en ultraviolette coatings, hogedrukbestendige aluminiumsilicaatglazen raampanelen, instrumenten van kwartsglas, instrumenten van hoog borosilicaatglas, kwartskroezen, kwarts vergulde buizen, kwartsverwarmers, kwarts-infraroodverwarmingsbuizen, ver-infrarood gerichte stralingsverwarmers, ultraviolette kiemdodende lampen en andere speciale soorten kwartsglasproducten. Dankzij deze brede productieomvang kan het bedrijf klanten ondersteunen die zowel standaard kwartskroezen en kwartsglasbuizen nodig hebben als meer gespecialiseerde artikelen zoals saffiervenster- en infraroodverwarmingsbuiscomponenten binnen één enkele leveranciersrelatie.

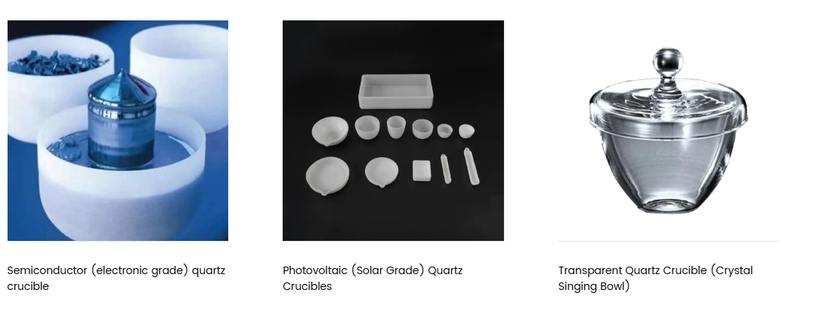

De hierboven getoonde productvoorbeelden illustreren het bereik binnen de kwartskroesfamilie, van een halfgeleider (elektronische kwaliteit) kwartskroes met zijn karakteristieke gelaagde wandstructuur, tot een reeks fotovoltaïsche (zonne-energie) kwartskroezen in verschillende maten voor verschillende ovencapaciteiten, tot een transparante kwartskroes waarvan de heldere, dunwandige vorm ook wordt gewaardeerd als een kristallen klankschaal bij geluidsgenezingstoepassingen. Dit visuele bereik benadrukt hoe hetzelfde gesmolten silicamateriaal en dezelfde productie-expertise zich vertalen in producten voor zeer verschillende eindgebruikindustrieën, van het smelten van siliciumkristallen tot laboratoriumglaswerk tot akoestische instrumenten, allemaal geproduceerd met dezelfde onderliggende aandacht voor zuiverheid en structurele precisie.
